MONTAGEM TRAVA MAGNÉTICA GELADEIRA

INSTALAÇÃO FÍSICA E ACIONAMENTO DE TRAVAS DE PORTAS E GELADEIRAS

Atualizado em 20 de outubro de 2026 · Restrito a operadores e técnicos

Este documento apresenta o funcionamento da arquitetura de controle de acesso VendPago/PayBlu, a identificação das placas e componentes, e o passo a passo completo para a instalação física e configuração em Geladeiras Comerciais e Portas de Acesso.

1. Informações Importantes e Arquitetura do Sistema

Antes de iniciar a instalação física, é fundamental compreender o fluxo de comunicação e acionamento do produto:

1. Validação: O terminal de pagamento (maquininha) ou o aplicativo PayBlu registra e aprova a compra.

2. Inteligência (PayBlu): O minicomputador PayBlu processa a liberação e envia o comando de abertura para a placa controladora.

3. Acionamento (Placa VendTEF / Adaptadora): A placa recebe o sinal e aciona o relé principal (Metaltex), interrompendo temporariamente a alimentação de 12V do eletroímã.

4. Abertura: Com o eletroímã desenergizado, a trava magnética solta a porta ou geladeira pelo tempo de pulso pré-configurado pelo cliente na plataforma.

Atenção (Diferença de Hardware na Placa Adaptadora):

• Geladeiras: Utiliza o borne de saída da trava magnética (Trava Geladeira - conector J1).

• Portas de Acesso: Além do borne da trava, exige a ligação do módulo de Botoeira de Saída no borne Botoeira NF (conector J2 da placa Trava-Gel-31032023) para permitir que o cliente saia do ambiente manualmente pressionando o botão interno.



Legenda: Placa adaptadora VendTEF (Trava-Gel-31032023) destacando o relé Metaltex, pinos de comunicação (P1/P2) e bornes para Trava (J1) e Botoeira (J2).

2. Procedimento para Instalação em Geladeiras Comerciais

2.1. Componentes do Kit de Geladeira

• Conjunto PayBlu com Eletroímã acoplado: Caixa preta em impressão 3D/acabamento contendo a inteligência e o ímã. Possui entrada traseira para fonte 12V e cabo integrado para alimentar a máquina de cartão.

• Suporte metálico e Chapa de aço (Atraque): Peça que será fixada na porta da geladeira.

• Suporte metálico em "L": Para fixação do terminal de pagamento (TPA) e leitor VendPago.

• Fonte de alimentação: 12V / 5A.

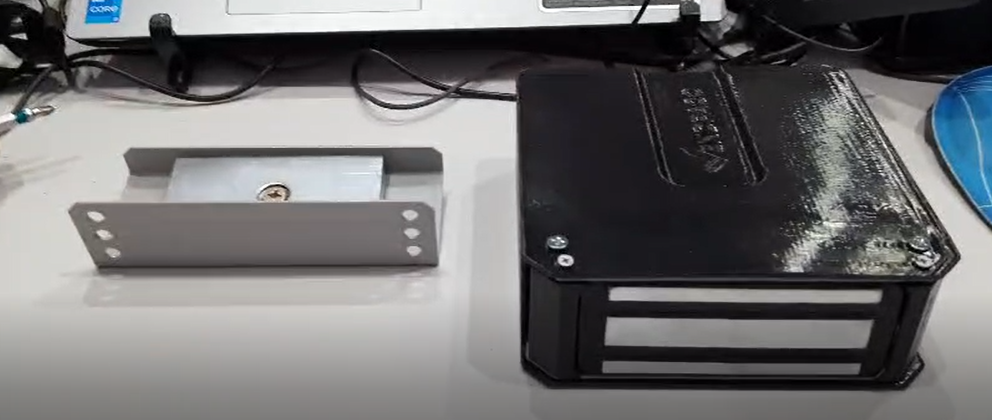

Legenda: Apresentação do suporte metálico com a chapa de aço e o conjunto principal VendPago com eletroímã.

2.2. Passo a Passo de Montagem (Geladeira)

1. Desmontagem da chapa metálica (Inversão obrigatória): A chapa metálica sai de fábrica montada na face externa do suporte e precisa ser invertida. Utilizando uma chave Philips ou parafusadeira, afrouxe e remova completamente o parafuso central.

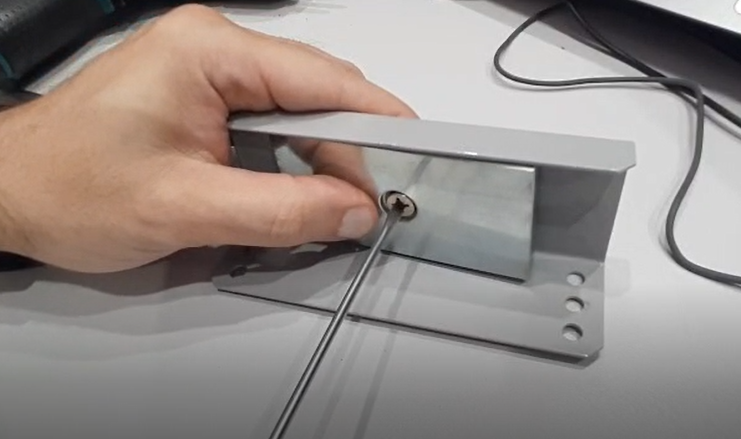

Legenda: Remoção do parafuso central da chapa metálica com chave Philips.

1. Preservação das borrachas de apoio: Ao desmontar o conjunto, observe a presença de duas borrachas pretas (anéis de amortecimento). Mantenha essas borrachas no suporte para garantir o ajuste e a absorção de impacto da porta.

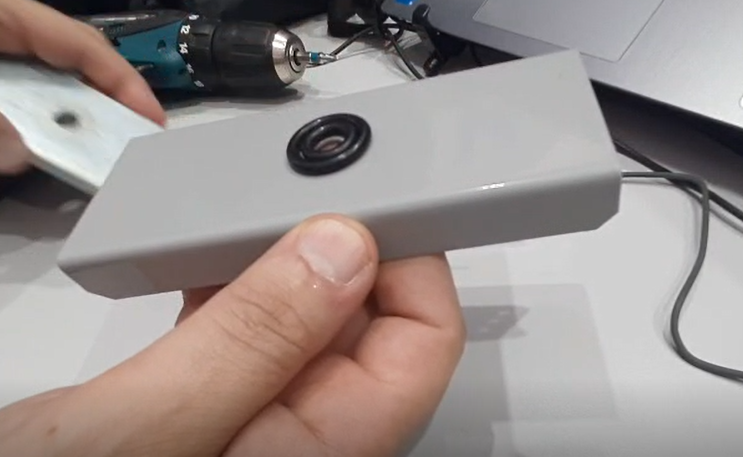

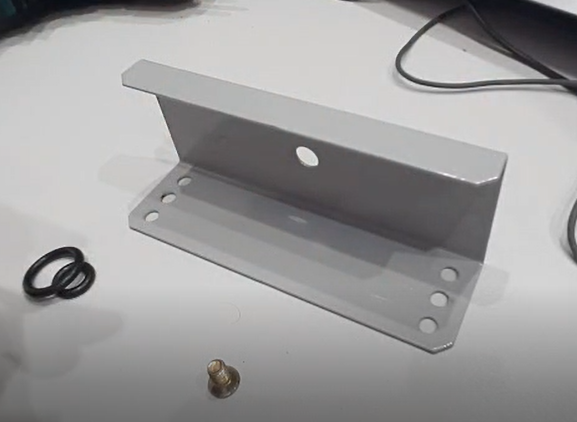

Legenda: Detalhe das borrachas de apoio no suporte e peças separadas na bancada.

1. Inversão e aperto final: Posicione a chapa metálica no lado interno (oposto) do suporte em "Z", mantendo as borrachas alinhadas e a face reta voltada para a área de contato do ímã. Inicie o rosqueamento manualmente para alinhar e finalize com o aperto firme usando a chave Philips.

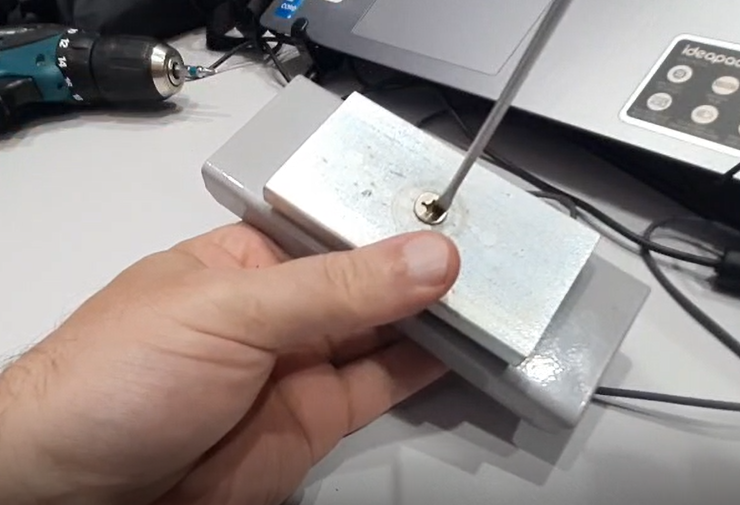

Legenda: Fixação da chapa metálica na posição invertida correta.

1. Fixação da trava e do suporte na geladeira: Utilize fita dupla face automotiva de alta resistência (ex: 3M) para colar o conjunto PayBlu/Eletroímã no topo do chassi da geladeira e o suporte metálico no topo da porta. Certifique-se de que o alinhamento entre o ímã e a chapa seja total ao fechar a porta, sem comprometer a borracha de vedação original do refrigerador.

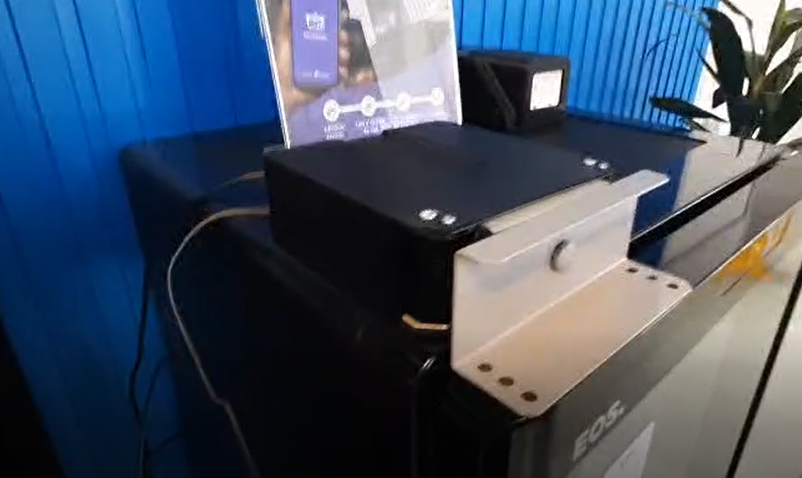

Legenda: Vista lateral e frontal do conjunto VendPago e suporte da chapa alinhados no topo da geladeira.

1. Instalação do Terminal de Pagamento (TPA): Fixe o suporte em "L" na lateral ou topo da geladeira utilizando fita dupla face 3M (ou parafusos/rebites, conforme a espessura da chapa). Prenda o conjunto da máquina PagBank / tela VendPago no suporte utilizando os parafusos com porcas borboleta na parte traseira.

Legenda: Detalhe da fixação traseira com porcas borboleta, passagem do cabo malhado e vista frontal do terminal pronto para uso ("Escaneie um produto para iniciar a compra").

1. Conexões Elétricas: Conecte o plugue P4 da fonte de 12V na entrada traseira da caixa do PayBlu. Utilize o cabo revestido que sai da parte traseira do módulo para alimentar a máquina de cartão (ou ligue a máquina em uma tomada independente, se preferir).

Legenda: Conexão do plugue de alimentação 12V e saída do cabo da maquininha na traseira do gabinete.

3. Procedimento para Instalação em Portas de Acesso

3.1. Componentes do Kit de Porta

• Eletroímã e Base Metálica: Trava magnética e suporte para fixação no batente e na folha da porta.

• Placa Adaptadora (Caixa de Conexão) e Módulo PayBlu: Central de comando e relé.

• Botoeira de Liberação (Ex: AGL): Botão interno para abertura manual de saída.

• Fonte 12V / 5A e cabos de extensão.

3.2. Passo a Passo de Montagem (Porta)

1. Fixação do Eletroímã na Porta: Instale o eletroímã no batente e a base metálica na folha da porta. Garanta que ambas as peças fiquem perfeitamente paralelas e alinhadas quando a porta estiver fechada.

Legenda: Eletroímã instalado no batente alinhado com o suporte na folha da porta, logo acima da fechadura mecânica.

1. Passagem e Emenda dos Fios: Conecte o cabo de extensão aos fios do eletroímã (cabo cinza com condutores internos) até a caixa de conexão/placa adaptadora. Caso a distância seja longa, utilize fios de bitola adequada para evitar queda de tensão. Respeite rigorosamente a polaridade:

   • Fio Azul: Positivo (+)

   • Fio Vermelho: Negativo (-)

2. Ligação na Placa Adaptadora: Conecte os fios da trava magnética, os fios da botoeira e o conector do módulo PayBlu nos bornes correspondentes da placa adaptadora.

   • Atenção: A inversão de polaridade (positivo e negativo) nos bornes causará a queima imediata dos componentes.

3. Instalação da Botoeira de Saída: Fixe a botoeira (ex: AGL) no lado interno do ambiente, próxima à porta e em altura acessível. Passe o cabeamento de forma organizada (utilizando furações no batente, canaletas ou caixas de passagem) até a placa adaptadora.

Legenda: Botoeira de saída AGL instalada na parte interna do batente, com cabeamento organizado descendo para a caixa de conexão.

1. Alimentação do Sistema: Acomode a placa adaptadora e o excesso de fios em local seguro e protegido (acima do forro/gesso ou dentro de caixa de passagem fechada). Ligue a fonte de 12V / 5A em uma tomada de energia constante e desimpedida e conecte o plugue P4 na placa.

4. Parametrização via Sistema e Conclusão do Processo

1. Configuração do Tempo de Pulso: Acesse a plataforma de gestão pelo computador ou navegador e defina o tempo (em segundos) que o relé deve manter a trava desligada após a confirmação do pagamento ou acionamento.

2. Testes Obrigatórios de Validação:

   • Teste de Compra / App: Realize uma simulação de pagamento na máquina ou envie o comando pelo aplicativo PayBlu. Verifique se o relé emite o estalo de acionamento e se a trava libera a porta/geladeira imediatamente.

   • Teste de Saída (Apenas Portas): Pressione a botoeira interna e confirme se a energia do ímã é cortada temporariamente, permitindo a abertura suave da porta.

Importante: A instalação física e lógica só é considerada concluída após a validação prática do travamento magnético contínuo, do destravamento por comando de pagamento e do rearmamento automático da trava após o término do tempo configurado.
