GUIA INSTALAÇÃO LAVANDERIA MYTAG

Instalação do Kit Mytag – Conjunto Lava e Seca

Assista o vídeo:

Visão geral do kit

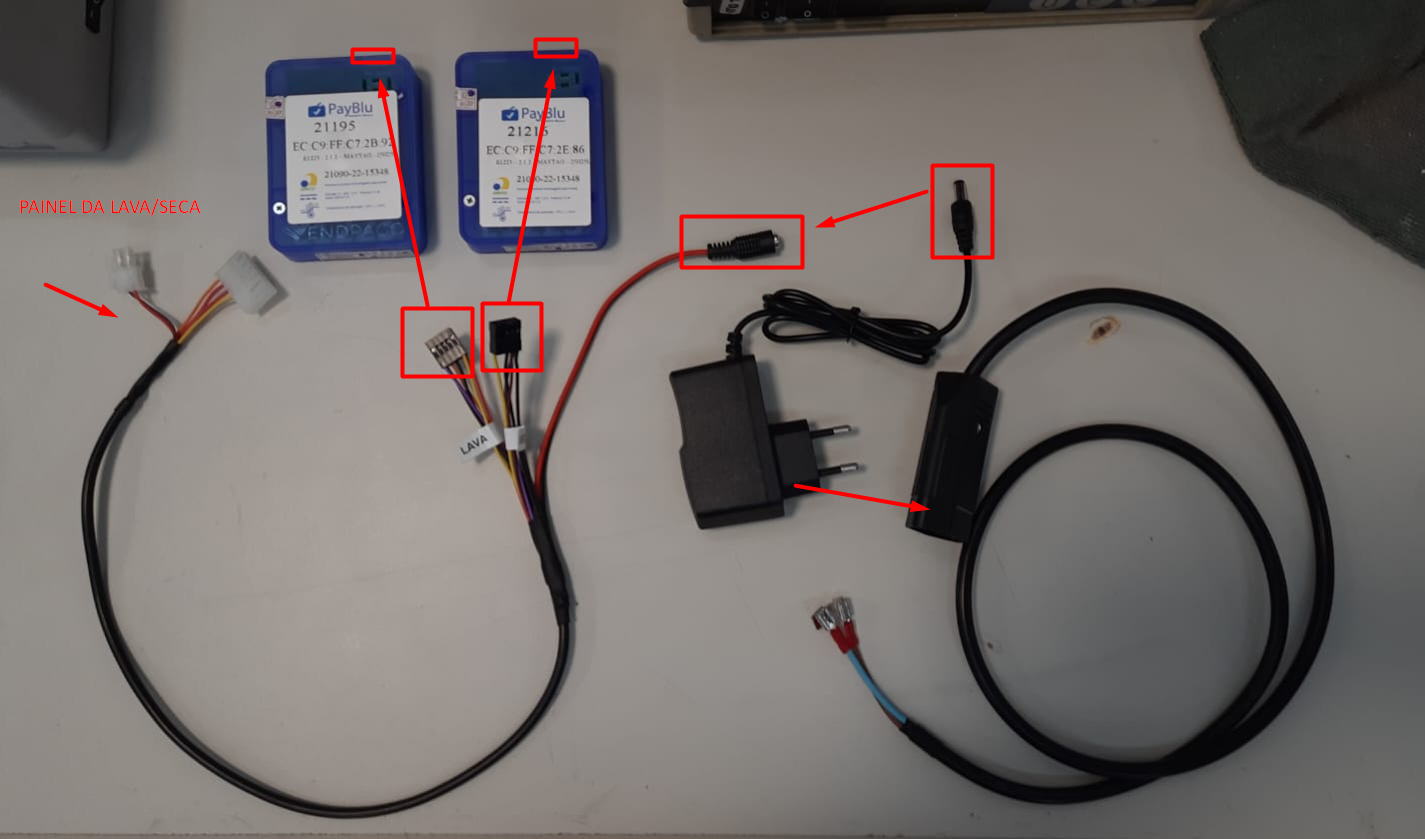

O kit Mytag para conjuntos de lavadora e secadora é composto por:

• Dois conectores para ligação na placa eletrônica da máquina;

• Dois módulos PayBlu, responsáveis pela comunicação com a máquina de cartão;

• Cabo de alimentação;

• Fonte de alimentação.

A instalação é simples, porém deve ser realizada com atenção às conexões e às orientações de segurança.

1. Identificação dos módulos PayBlue

O kit possui dois módulos PayBlu, sendo necessário definir qual será utilizado para a lavadora e qual será utilizado para a secadora.

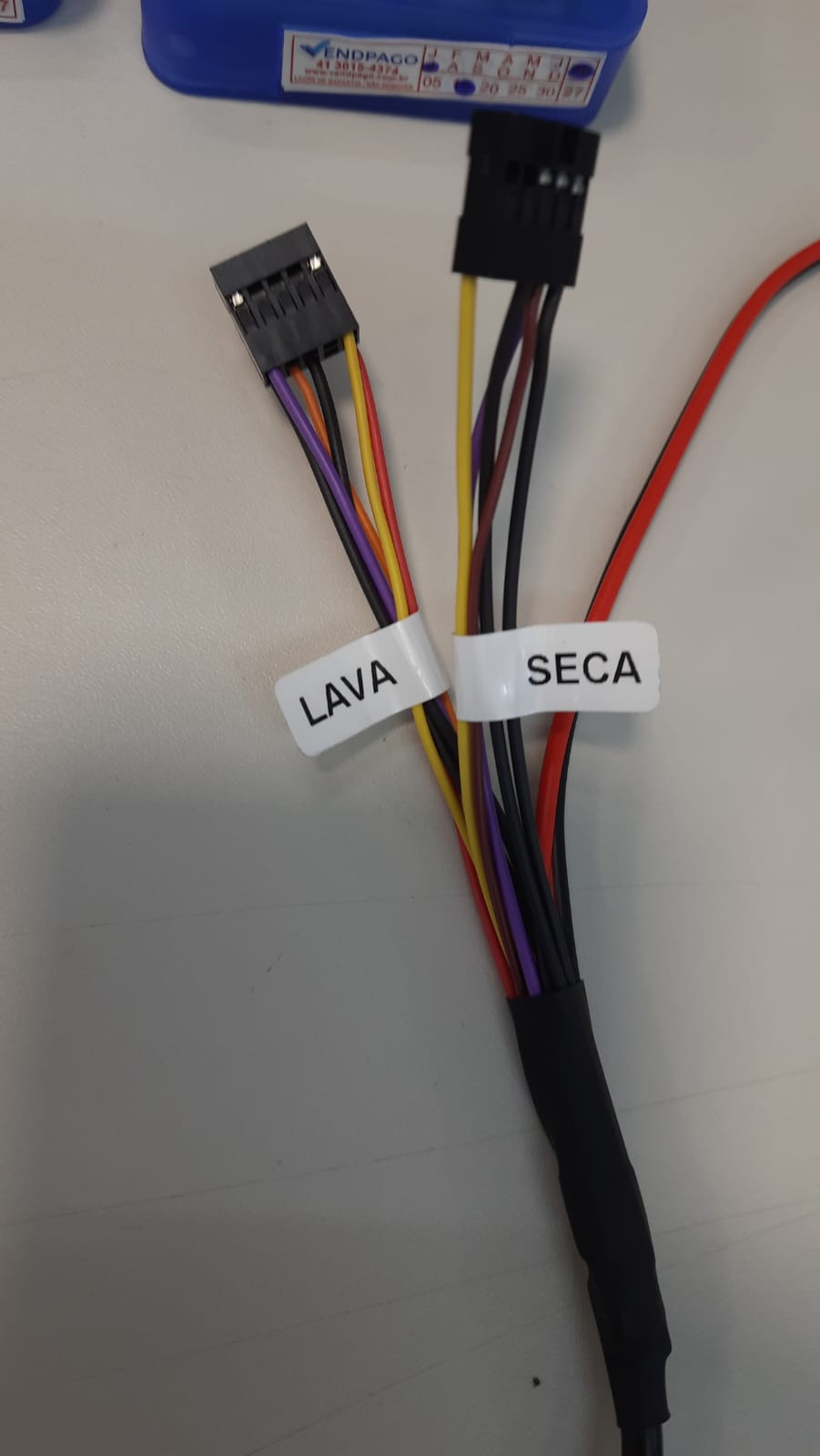

Os cabos possuem uma identificação (etiqueta indicando Lava e Seca), facilitando a instalação.

Antes de iniciar a instalação:

1. Escolha qual PayBlue será destinado à lavadora.

2. Escolha qual PayBlue será destinado à secadora.

3. Anote o código (ID) presente na etiqueta de cada PayBlue.

4. Informe esses códigos ao suporte técnico para que seja realizada a configuração correta dos equipamentos.

2. Conexão dos cabos aos módulos PayBlu

Após definir a função de cada módulo:

• Conecte o cabo destinado à lavadora na entrada superior do PayBlu configurado para a lavadora.

• Conecte o cabo destinado à secadora na entrada superior do PayBlu configurado para a secadora.

Verifique se os conectores estão totalmente encaixados antes de prosseguir.

3. Alimentação elétrica

O kit acompanha um cabo de alimentação e uma fonte.

A instalação deve ser realizada da seguinte forma:

• Conecte a extensão de alimentação à entrada de energia (220 V) do conjunto lava e seca.

• Conecte a fonte de alimentação ao cabo do kit.

• Certifique-se de que todas as conexões estejam firmes antes de energizar o equipamento.

4. Conexão na placa da máquina

Na parte frontal da máquina existe um compartimento de acesso à placa eletrônica.

Após abrir esse compartimento:

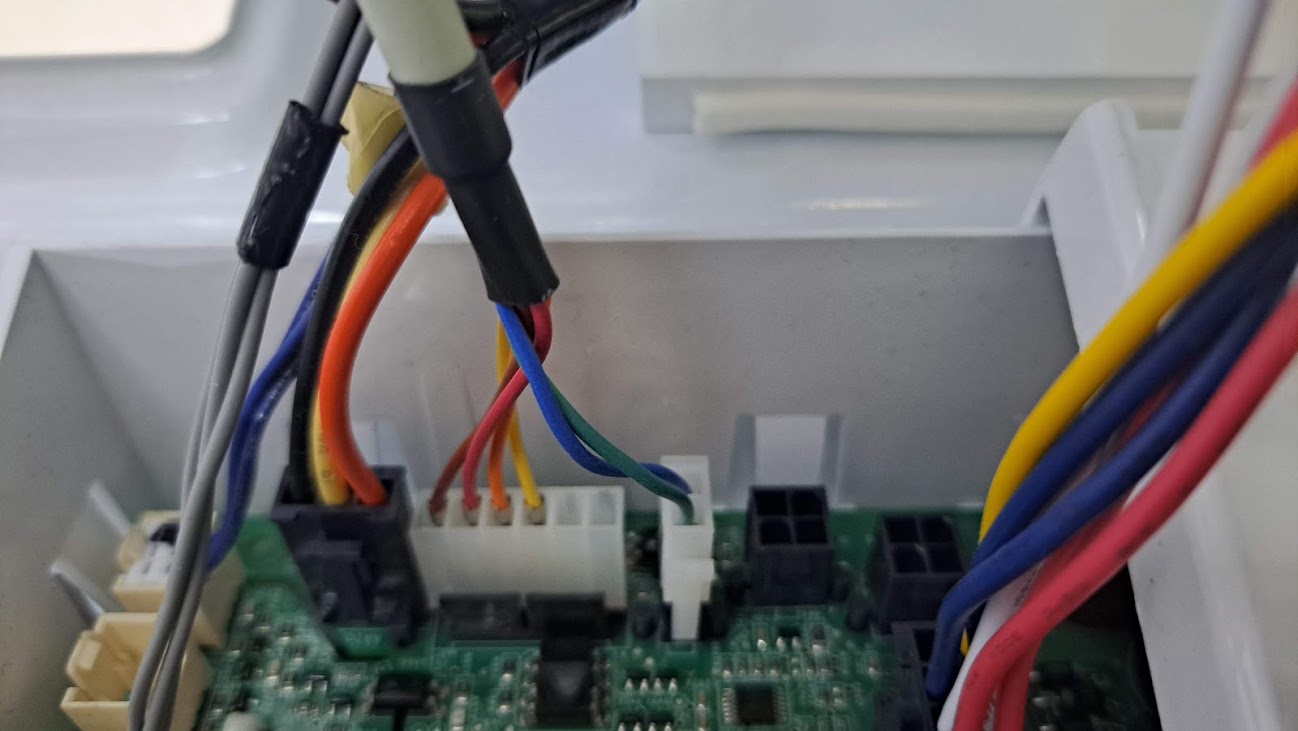

1. Localize os dois conectores da placa.

2. Conecte os dois cabos do kit nos respectivos conectores.

Os conectores são padronizados, portanto encaixam apenas na posição correta, evitando ligações incorretas.

Após realizar as conexões:

• Organize os cabos para que fiquem acomodados corretamente no interior do equipamento.

• Feche novamente o compartimento da placa.

5. Passagem dos cabos

Normalmente, a passagem dos cabos é realizada pelo técnico instalador.

O cabo deve ser conduzido da parte traseira da máquina até a parte frontal, onde está localizada a placa eletrônica, mantendo o chicote protegido e bem acomodado durante todo o percurso.

Importante

Antes de conectar ou desconectar qualquer cabo:

• Desligue completamente a máquina da rede elétrica.

• Desligue o disjuntor ou a chave geral de alimentação.

• Nunca realize conexões com o equipamento energizado.

Essa medida evita danos aos componentes eletrônicos e garante a segurança durante a instalação.

Configuração de Pulsos para Lavadoras e Secadoras Maytag

1. Objetivo

Nas máquinas Maytag, ao realizar um pagamento para liberar um ciclo de lavagem ou secagem, o equipamento pode habilitar fisicamente as duas opções no painel.

Isso significa que, mesmo que o cliente tenha realizado o pagamento para lavar, a opção de secagem continuará disponível fisicamente para seleção.

No sistema, porém, apenas o equipamento selecionado durante o pagamento fica liberado. Essa diferença pode causar situações em que o cliente realiza o pagamento para uma função e, por engano, seleciona outra no painel da máquina.

Para evitar esse tipo de ocorrência, deve ser utilizada uma configuração diferente de pulsos para cada equipamento.

2. Configuração dos equipamentos

A configuração deve ser realizada da seguinte forma:

• Lavadora: configurar para liberar o ciclo com 1 pulso.

• Secadora: configurar para liberar o ciclo com 2 pulsos.

3. Configuração dos Payblus

Após configurar as máquinas, os respectivos Payblus também devem ser ajustados:

• Payblu da lavadora: configurar para enviar 1 pulso.

• Payblu da secadora: configurar para enviar 2 pulsos.

4. Funcionamento

Com essa configuração, cada máquina passa a responder somente à quantidade de pulsos correspondente ao seu equipamento:

Dessa forma, mesmo que o painel da máquina permita fisicamente selecionar qualquer uma das opções, somente o equipamento que receber a quantidade correta de pulsos iniciará o ciclo.

Essa configuração reduz o risco de o cliente iniciar um ciclo diferente daquele que foi pago, evitando reclamações, retrabalho e a necessidade de intervenções do suporte.
